Ultraschallprüfungen

Name der Firma: Vallourec

Standort: Glasgow (Großbritannien)

Installiertes Eclipse-Produkt: Automag Skid AM6

Branche: Offshore

Prozesstyp: Ultraschallprüfungen

Unser Kunde

Vallourec ist ein führender Hersteller von hochwertigen Stahlrohren, die schwerpunktmäßig für die Energiemärkte bestimmt sind. Im Werk von Vallourec wird ein umfassendes Portfolio an Produkten für die Offshore-Öl- und ‑Gasindustrie geplant, entwickelt und gefertigt, darunter auch als Schwerstangen verwendete Stahlrohre. Schwerstangen werden nach Vorgabe gefertigt, um die API-Spezifikationen zu erfüllen bzw. zu übertreffen. Im Werk werden 3500 Stück C-Stahlrohre pro Woche mit Durchmessern von 4" bis 16" und Längen von bis zu 14,7 Metern verarbeitet.

Die Herausforderung

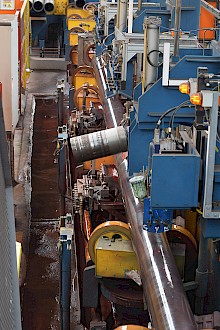

Aufgrund der in der Offshore-Industrie geforderten engen Toleranzen ist eine hundertprozentige Qualität der Rohre unabdingbar. Ein Ausschuss kann bis zu 1000 £ pro Stück kosten, und ein Fehler im Feld kann hohe Entschädigungsforderungen nach sich ziehen. Um ein Höchstmaß an Qualität zu gewährleisten, durchlaufen die Rohre Härte-, Entzunder-, Abrundungs- und Richtprozesse. Den Abschluss bildet eine Ultraschallprüfung, in der auf Fehler wie Risse oder eine ungleichmäßige Wandstärke geprüft wird. Bei diesem Prozess wird Wasser mit einer Durchflussrate von 100 Litern pro Minute durch den Ultraschallprüfbereich gepumpt. Wasser ist ein ausgezeichneter Schallwellenleiter, es verbessert daher die Zuverlässigkeit der Messwerte und macht den Prozess effizienter. Verunreinigungen im Wasser beeinträchtigten jedoch die Messwerte, sodass es zu längeren Zykluszeiten aufgrund der notwendigen Nachprüfungen kam. Außerdem bestand die Möglichkeit, dass ein fehlerfreies Produkt als Ausschuss deklariert wurde. Die Verunreinigungen verursachten Anhaftungen entlang der Achse der Köpfe, mit denen die Rohre gedreht werden, sodass sich diese verklemmten. Bislang waren für diesen Prozess ein Sandfilter, zwei Beutelfilter und ein Hydrozyklon notwendig, die allesamt zweimal pro Schicht gereinigt bzw. ausgetauscht werden mussten. Wenn sich die Filter aufgrund der Verunreinigungen zusetzten, ging der Wasserdruck zurück, wodurch die Prüfstraße automatisch gestoppt wurde. Das wiederholte Anhalten und Wiederanfahren verursachte Luftblasen im Prozess, die wiederum die Messwerte beeinträchtigten. Zur Verdeutlichung: Ausfallzeiten kosten das Werk 60 £ pro Sekunde. Um das Problem der Verunreinigungen und der Ausfallzeiten zu beheben, wurde anstelle von wiederaufbereitetem Wasser frisches Leitungswasser verwendet, was Kosten von mehr als 1000 £ pro Woche verursachte.

Die Lösung

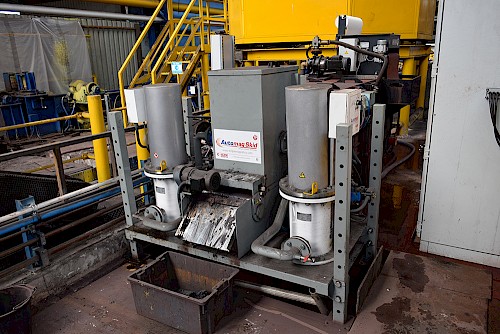

Eclipse lieferte Vallourec einen doppelten Automag AM6 Magnetfilter. Bei diesem Filter handelt es sich um eine vollautomatische Einheit, die ideal für rund um die Uhr laufende Bearbeitungsvorgänge geeignet ist. Dank seiner Fähigkeit, große Mengen an Verunreinigungen selbst bei hohen Durchflussraten abzuscheiden, findet der Automag breite Anwendung in Fertigungsstraßen für hohe Volumina. In diesem Fall entschied sich der Kunde für einen doppelten Automag, um bei Bedarf über einen ausfallsicheren Backup zu verfügen. Der Automag wurde im Rahmen einer Modernisierung des Systems eingebaut, durch die eine Wiederaufbereitung des Prozesswassers ermöglicht werden sollte. Der Automag wurde hinter einem Absetztank und vor einem Bandfilter installiert und extrahiert 0,56 kg Abfall pro Tag. Die meisten Partikel haben eine Größe zwischen 6 und 15 Mikron, wobei der Automag zusätzlich den Vorteil bietet, dass einige Partikel, die zuvor durchrutschten (weniger als 4 Mikron bis hinunter in den Submikronbereich), jetzt ebenfalls ausgeschleust werden. Seit dem Einbau des Automag ist die wartungsbedingte Ausfallzeit bei Vallourec auf Null zurückgegangen. Ferner kann das Unternehmen jetzt wiederaufbereitetes Wasser verwenden, was mit einer Kostenersparnis von 1000 £ pro Woche einhergeht. Vallourec verwendet weiterhin einen Bandfilter für nicht-magnetische Verunreinigungen, aber dieser arbeitet bereits seit einem Jahr mit derselben Rolle, ohne dass ein Austausch erforderlich ist. Ferner konnte Vallourec seit der Installation des Automag vollständig auf den Sandfilter, die Beutelfilter und den Hydrozyklon verzichten.

.

Kenneth McRae, leitender Ingenieur bei Vallourec, begrüßte diese Entwicklung: „Wir sind von dem eingebauten Automag begeistert; er hat alle Probleme gelöst, die wir zuvor aufgrund von Ausfallzeiten und Wartungskosten hatten. Dank des Filters können wir wiederaufbereitetes Wasser verwenden, was uns 1000 £ pro Woche spart!“

Erfahren Sie mehr über Magnetfiltration oder kontaktieren Sie uns für weitere Details
