Einfacher Betrieb der Magnetfilter mit hervorragenden Resultaten

Bei der Magnetfiltration mit Hilfe von Magnetfiltern, auch bekannt als Magnetabscheidung, wird ein Magnetstab oder -kern von Flüssigkeit umströmt. Dieser Magnet zieht eisenhaltige Partikel an und entfernt sie aus der Flüssigkeit, wodurch sichergestellt wird, dass nur saubere Flüssigkeiten in den Kontaktbereich einer Werkzeugmaschine oder einer Waschanlage zurückgeführt werden.

Wenn der Magnetkern mit eisenhaltigen Verunreinigungen gesättigt ist, kann er dann leicht manuell oder automatisch gereinigt werden.

Starkfeldmagnete mit optimaler Strömungsdynamik

Unsere Magnetfilter sind mit hochfesten Neodym-Magneten bestückt, die praktisch 100 % der eisenhaltigen Partikel anziehen, einschließlich der Partikel in Mikrometergröße. Das innovative Magnetkerndesign erzeugt ein Magnetfeldmuster das sicherstellt, dass die Filter auch bei hoher Verschmutzung nicht blockieren.

Unser Konstruktions- und Entwicklungsteam hat eine sorgfältige Analyse der Strömungseigenschaften von Flüssigkeiten durchgeführt, um sicherzustellen, dass unsere Filterreihe so konzipiert ist, dass der Flüssigkeitsstrom optimiert wird. Dadurch werden möglichst viele Schmutzpartikel unserem Magnetfilter ausgesetzt, und es wird eine nahezu 100%ige Abscheiderate erreicht, OHNE die Flüssigkeitsströmung unterbrechen oder reduzieren zu müssen.

Feinpartikel-Filtration ohne Verstopfen oder Blockieren

Herkömmliche Sperrfilter wie Papierfilter und Patronen sind durch die Porengröße begrenzt. Sind die Poren zu groß, zirkuliert die Verunreinigung weiter, sind sie jedoch zu klein, können sie die Zirkulation schnell blockieren. Siehe unten:

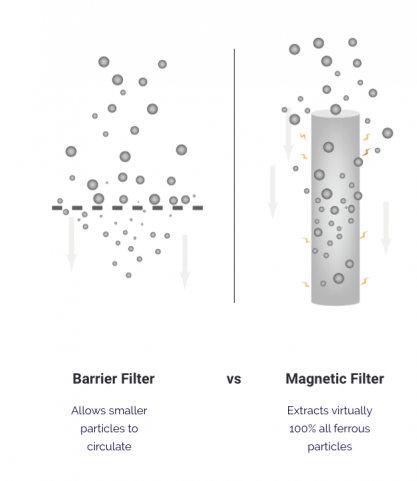

Vergleich zwischen Medien-Filtern und Magnetfiltern

Funktionsweise der Industriefilter Medienfilter und Magnetfilter

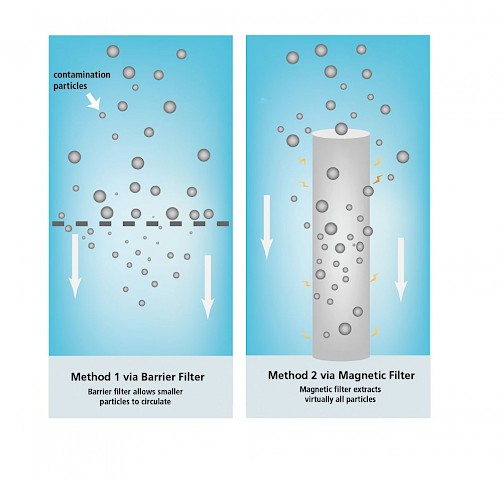

Sperrfilter im Vergleich zu Magnetfiltern

Sperrfilter

Partikel, die kleiner als die Filterporen sind, verbleiben in der Flüssigkeit. Dadurch lässt die Wirkung der Flüssigkeit nach, der Verschleiß an Maschinen und Schneidwerkzeugen nimmt zu.
Wenn der kontaminierte Filter verschmutzt ist, wird er zusammen mit der darin enthaltenen Flüssigkeit entsorgt
Der Filter kann verstopfen, was zu Blockaden und Rückstaus oder sogar zu Fehlfunktionen führen kann.

Magnetfilter

Starkfeld-Magneten entfernen praktisch alle Partikel und die so gereinigte Flüssigkeit kann weiter ungehindert strömen und verwendet werden.
Sobald der Magnet „voll“ ist, werden die Verunreinigungen vom selbigen entfernt. Die Verunreinigungen können dann unter minimalem Flüssigkeitsverlust der Wiederverwertung zugeführt werden.
Die patentierte Magnetkonstruktion verhindert, dass der Magnetfilter verstopft, sodass es zu keiner Blockade oder übermäßigem Druckaufbau kommt.

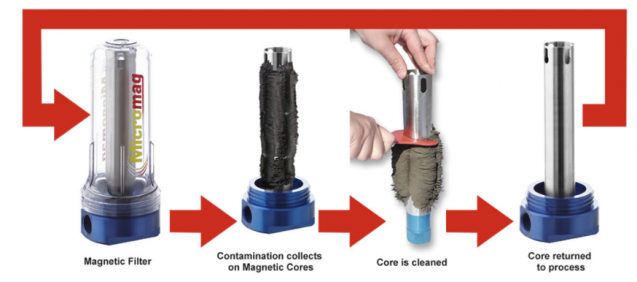

Reinigen von Magnetfiltern

Das Reinigen von Magnetfiltern ist ein einfacher Vorgang. Mit der Möglichkeit zur manuellen Filterreinigung können die Magnetkerne leicht entfernt und mit einem einfachen Reinigungswerkzeug abgeschabt werden. Alternativ dazu bieten die Magnetfilter der Baureihen Automag Skid und Autofiltrex vollautomatische Reinigungsoptionen mit einer integrierten Vorrichtung zur Abfallrückgewinnung.

Micromag-Magnetfilter

Kompakter, leistungsstarker Magnetfilter (Durchflussraten von bis zu 150 Liter pro Minute)

Produkt erkunden

Autofiltrex AF3 - automatisches Magnet-Filtersystem

Autofiltrex Magnetfilter

Automatisiertes Magnet-Filtersystem für den Offline-Einsatz

Produkt erkunden

Automag Skid Magnet-Filter-System für die Industrie

Magnetfilter Automag Skid

Automatischer Industriefilter mit Durchflussraten bis zu 10.000 Liter pro Min.

Produkt erkunden
